• ВентБокс — 700, это очень тихая,компактная и недорогая приточная установка,  производительностью до 740 м³/час. Она подходит для использования в помещениях общей площадью до 220 кв. м. Мы производим 8  модификаций установки в зависимости от мощности нагревателей и типа автоматики. В конструкции установки используются надежные комплектующие от лидеров Европейского рынка. Вентилятор от немецкой компании EBM-Рapst. Электропривод  SIEMENS с возвратной пружиной,  автоматически закроет воздушный клапан и отключит установку в аварийной ситуации, при ее обесточивании. Это предотвратит образование наледи на клапане и не позволит выхолаживать помещение.

    Корпус выполнен из нержавеющей стали  и окрашен металлопорошковой краской. Установка имеет класс защиты проникновения влаги IP 44, что позволяет ее монтировать на улице. Тепло-звукоизоляция толщиной 30 мм из пенолона соответствует всем экологическим стандартам. Внутренний корпус, где находится вентилятор, блок автоматики и  нагреватели со всех сторон изолирован пенолоном и не связан с наружным корпусом. Это значительно снижает уровень шума и вибрацию, а так же обеспечивает отсутствие "мостов холода" с наружным корпусом, что снижает возможность промерзания и потерю тепла.

    Одним из преимуществ установки, является расположение в "теплой зоне" корпуса блока автоматики и вентилятора. Это значительно снижает негативное воздействие перепада температуры на детали установки.

    ВентБокс - 700 (VentBox - 700) EBM-РapstВентБокс - 700 (VentBox - 700) DBKВентБокс - 700 (VentBox - 700) Цифровой датчик давления  class=ВентБокс - 700 (VentBox - 700) Фильтр G4

    Керамические полупроводниковые нагреватели известны своей надежностью  и обеспечивают энергоэффективность  установки. Это достигается за счет их работы в специальном импульсном режиме и температуры нагрева не выше 160°С, что позволяет не сжигать кислород и повышает пожаробезопасность.

    Применяется симметричное двухступенчатое управление нагревателями. Благодаря этому, снижается импульсная нагрузка на электросеть и обеспечивается равномерный нагрев ступеней нагревателя.

    Установка может управляться дистанционно при помощи проводных пультов управления Zentec  или VentBox, посредством беспроводного пульта управления по радиоканалу или смартфоном на платформе Андроид через Wi-Fi и интернет. Автоматика позволяет задавать скорости вентилятора,  регулировать температуру приточного воздуха и  время работы, оповещает о загрязнении воздушного фильтра и необходимости его замены.

    Используются кассетные  пылевые фильтры класса F5

    Приточная установка ВентБокс — 700 совместима с любыми вытяжными установками ВентБокс и системами пожарной сигнализации.

    Отличительные особенности
    • Низкий уровень шума;
    • Очень компактный размер. Высота установки 273 мм;
    • Корпус из нержавеющей стали позволяет монтировать установку на улице;
    • Сниженная нагрузка на электросеть;
    • Цифровой датчик давления покажет загрязнение фильтра в процентах при любой скорости вентилятора;
    • Вентилятор и блок автоматики расположены в "теплой зоне";
    • Возможность безпроводного управления установкой по радиоканалу;
    • Возможность удаленного управления установкой при помощи смартфона на платформе Андроид через Wi-Fi или Интернет;
    • Использование пенолона толщиной 30 мм для снижения уровня шума и теплоизоляции корпуса;
    • Воздушный клапан с электроприводом и возвратной пружиной, автоматически закроет заслонку при ее обесточивании;
    • Вентилятор со встроенными амортизаторами;
    • Полупроводниковые пожаробезопасные керамические нагреватели;
    • Быстрое и удобное подключение кабелей и демонтаж внутреннего блока;
    • Возможны различные варианты комплектации и монтажа под индивидуальные потребности клиента.
    Комплектация

    Вентиляционная установка ВентБокс-700 поставляется в собранном виде.
    В комплект поставки входит:

    — вентиляционная установка в сборе;
    — два кассетных фильтра класса F5;
    — пульт управления;
    — силовой кабель для подключения установки 10 м.;
    — провод для подключения пульта 10 м.;
    — болты для фиксации крепежных кронштейнов в корпусе — 8 шт.;
    — крепежные кронштейны — 4 шт.;
    — паспорт изделия.

    Устройство и принцип работы

    Конструкция установки представляет собой корпус, выполненный из окрашенной нержавеющей стали. Снаружи корпуса находятся монтажные кронштейны (12) и гермовводы (3) для подключения проводов. Внутренний защитный слой корпуса выполнен из материала пенолон (11), обеспечивающего установки высокие теплоизолирующие и звукопоглощающие свойства. Крышка герметично фиксируется при помощи четырех регулируемых замков (1).

    inside_ventboxКорпус установки имеет класс защиты IP 44, что обеспечивает ей защитные свойства от дождя, снега и влаги.  Внутри находится внутренний блок, который закрыт крышкой, заклепан и заземлен (14). В нем расположены металлокерамические нагреватели (2), вентилятор (7) и система управления (10). В случае необходимости, блок может быть легко изъят без демонтажа всей установки посредством отключения кабелей с разъемами через гермовводы (3).

    В момент включения, привод с возвратной пружиной (8) открывает заслонку впускного воздушного клапана (9)  и после ее открытия включается вентилятор. Через клапан воздух попадает внутрь установки и проходит через кассетные фильтры (6) класса F5. Затем  он поступает во внутренний блок, проходя через  нагреватели,  и при помощи вентилятора через выходной фланец (13),  подается в воздуховод или помещение. Автоматика выбирает оптимальный режим работы нагревателей, сравнивая и анализируя заданную температуру с  температурой выходящего воздуха при помощи канального датчика (4). При критическом загрязнении фильтра, сработает цифровой датчик давления (5). На пульте прозвучит сигнал и отобразится ошибка.В зависимости от модели пульта управления, загрязнение фильтра может быть отображено в процентах.В корпус датчика давления встроен предохранитель. В случае возникновения короткого замыкания в цепи привода клапана, предохранитель разорвет цепь, обесточив привод, и клапан автоматически закроется. А при возникновении пожарной ситуации привод закроет заслонку клапана, перекрыв доступ воздуха, что предотвратит распространение огня. Функция пульта управления  позволяет регулировать подогрев воздуха от  +10 до +30 С.


    Управление приточной установкой
    Пульт ВентБокс (VentBox Control)Пульт ВентБокс - Зентек (VentBox Control)
    Для управления приточной установкой вы можете выбрать кнопочный монохромный пульт Zentec или пульт VentBox с цветным 5-ти дюймовый сенсорным дисплеем.
    Пульты позволят вам менять скорость вентилятора, регулировать температуру приточного воздуха и время работы, оповестят вас о загрязнении воздушного фильтра и необходимости его замены.
    При помощи пульта VentBox, возможно удаленное управление приточной установкой через Wi-Fi или по радиоканалу. Управление осуществляется через встроенный в пульт web- сервер или личный кабинет у нас на сайте. В этом случае необходимо подключиться к web-серверу пульта.



    Цена
    от 99 000 ₽


  • Параметры Модели ВентБокс — 700 | 700EC
    ПУ4.8 — 220/380 ПУ6/7.2 — 380 ПУ8.4/9.6 — 380
    Возможные мощности нагревателей, кВт, Pmax 4.8 6 / 7.2 8.4 / 9.6
    Мощность вентилятора, кВт 0,195 | 0,107
    Количество скоростей вентилятора 4 | 7
    Производительность, м³/час 315 /425 / 550 / 740 | 285 — 700
    Уровень шума на выходе из установки, dB 32 / 35 / 38 / 42 | 32 — 40
    Воздушный клапан Электропривод с возвратной пружиной
    Кассетный пылевой фильтр F5
    Класс защиты IP 44
    Размещение Внутреннее / Наружное
    Положение при монтаже Любое
    Габаритные размеры, мм 605 х 550 х 273
    Диаметр воздуховода, мм 160 / 200
    Расположение входящих фланцев  левое / правое / прямое
    Напряжение питания, В / Гц 220-230 / 50-60 380 — 400 / 50-60
    Кабель электропитания, мм² 3 × 4           5 × 2,5 5 × 2,5
    Кабель пульта управления UTP  4 х 2 х 0,5
    Защитный автомат электропитания, А 32 10 16
    Вес, кг  23      24
    Режим работы Непрерывный
    Поддержание заданной температуры приточного воздуха, °C +10 … +30
    Условия эксплуатации -30 … +50
    ГАРАНТИЯ 5 ЛЕТ
    Варианты автоматики для управления приточной установкой
    Комплектуется кнопочным монохромным дисплеем. В зависимости от типа вентилятора поддерживает 4-х или 7-ми ступенчатый режим работы. Имеет суточный таймер на 9 команд. Возможность управления через интернет в браузере или мобильном приложении (для ОС Андроид).
    Комплектуется сенсорным цветным дисплеем. В зависимости от типа вентилятора поддерживает 4-х или 10-ти ступенчатый режим работы. Имеет недельный таймер на 14 команд в сутки. Поддерживает управление с мобильного устройства через встроенный в пульт веб-сервер. Возможность управления через интернет в браузере или мобильном приложении (для ОС Андроид). Возможность беспроводного подключения пульта к приточной установке по радиоканалу.

    Трехсторонняя система поступления воздуха
    в вентиляционную установку

    В зависимости от расположения  воздуховодов на объекте, вы можете задействовать одно из трех отверстий под  входящие фланцы в приточной установки. Такая возможность значительно облегчит монтаж и уменьшит потери воздушного потока в канале.

    Возможна активация одного из трех отверстий под входящие фланцы:

    — с левого и правого боков, под воздуховоды диаметром 160мм;
    — с торца, под воздуховод диаметром 200мм.

    ВентБокс - 700 (VentBox - 700)

    Диаграмма производительности

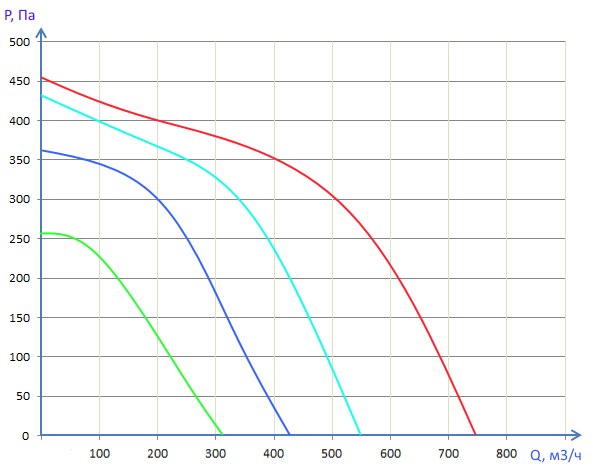

    ВентБокс — 700

    Производительность Вентбокс - 700

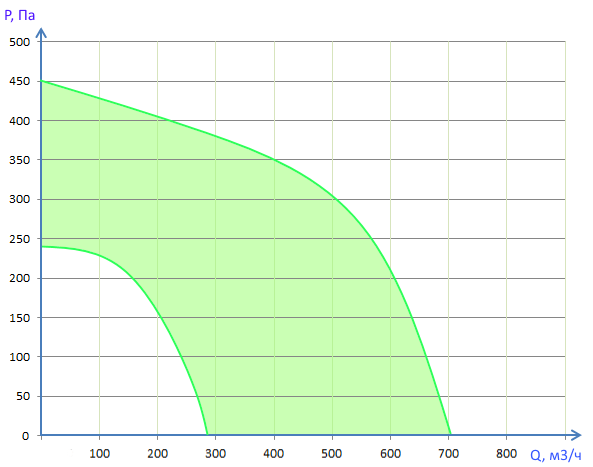

    ВентБокс — 700EC

    Производительность Вентбокс - 700EC

    Размеры и элементы крепления
