• ВентБокс — 500, тихая и компактная приточная установка,  производительностью до 515 м³/час. Подходит для обслуживания помещений общей площадью до 150 кв. м. Мы производим 12  модификаций установки в зависимости от мощности нагревателей и типа автоматики. В конструкции используются надежные комплектующие от лидеров европейского рынка. Вентилятор от немецкой компании EBM-Рapst. Электропривод  SIEMENS с возвратной пружиной,  автоматически закроет воздушный клапан и отключит установку в аварийной ситуации при ее обесточивании. Это предотвратит образование наледи на клапане и не позволит выхолаживать помещение.

    Корпус выполнен из нержавеющей стали  и окрашен металлопорошковой краской. Установка имеет класс защиты проникновения влаги IP 44, что позволяет ее монтировать на улице. Внутренний корпус, где находятся вентилятор, блок автоматики и  нагреватели, со всех сторон изолирован пенолоном толщиной 30 миллиметров и не связан с наружным корпусом. Это значительно снижает уровень шума и вибрацию, возможность промерзания и потерю тепла.

    Одним из преимуществ установки, является расположение в "теплой зоне" блока автоматики и вентилятора. Это уменьшает негативное воздействие перепада температуры на детали установки.

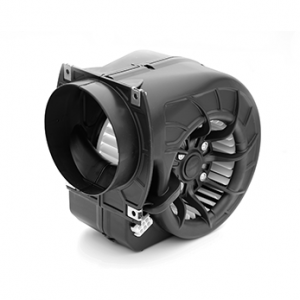

    ВентБокс - 500 (VentBox - 500) EBM-РapstВентБокс - 500 (VentBox - 500) DBKВентБокс - 500 (VentBox - 500) Цифровой датчик давления class=ВентБокс - 500 (VentBox - 500) Фильтр F5

    Керамические полупроводниковые нагреватели известны своей надежностью  и обеспечивают энергоэффективность  установки, за счет их работы в специальном импульсном режиме и температуры нагрева не выше 160°С.

    Применяется симметричное двухступенчатое управление нагревателями. Благодаря этому, снижается импульсная нагрузка на электросеть и обеспечивается равномерный нагрев ступеней нагревателя.

    Установка может управляться дистанционно при помощи проводных пультов управления Zentec  или VentBox, посредством безпроводного пульта управления по радиоканалу или смартфоном на платформе Андроид через Wi-Fi и интернет. Автоматика позволяет задавать скорости вентилятора,  регулировать температуру приточного воздуха и  время работы, оповещает о загрязнении воздушных фильтров и необходимости их замены.

    Используются кассетные  пылевые фильтры класса F5

    Приточная установка ВентБокс — 500 совместима с любыми вытяжными установками ВентБокс и системами пожарной сигнализации.

    Отличительные особенности
    • Низкий уровень шума;
    • Очень компактный размер. Высота установки 273 мм;
    • Корпус из нержавеющей стали позволяет монтировать установку на улице;
    • Сниженная нагрузка на электросеть;
    • Цифровой датчик давления покажет загрязнение фильтров в процентах при любой скорости вентилятора;
    • Вентилятор и блок автоматики расположены в "теплой зоне";
    • Возможность безпроводного управления установкой по радиоканалу;
    • Возможность удаленного управления установкой при помощи смартфона на платформе Андроид через Wi-Fi или Интернет;
    • Использование пенолона толщиной 30 мм для снижения уровня шума и теплоизоляции корпуса;
    • Воздушный клапан с электроприводом и возвратной пружиной, автоматически закроет заслонку при ее обесточивании;
    • Вентилятор со встроенными амортизаторами;
    • Полупроводниковые пожаробезопасные керамические нагреватели;
    • Быстрое и удобное подключение кабелей и демонтаж внутреннего блока;
    • Возможны различные варианты комплектации и монтажа под индивидуальные потребности клиента.
    Комплектация

    Вентиляционная установка ВентБокс-500 поставляется в собранном виде.
    В комплект поставки входит:

    — вентиляционная установка в сборе;
    — два кассетных фильтра класса F5;
    — пульт управления;
    — силовой кабель для подключения установки 10 м.;
    — провод для подключения пульта 10 м.;
    — болты для фиксации крепежных кронштейнов в корпусе — 8 шт.;
    — крепежные кронштейны — 4 шт.;
    — паспорт изделия.

    Устройство и принцип работы

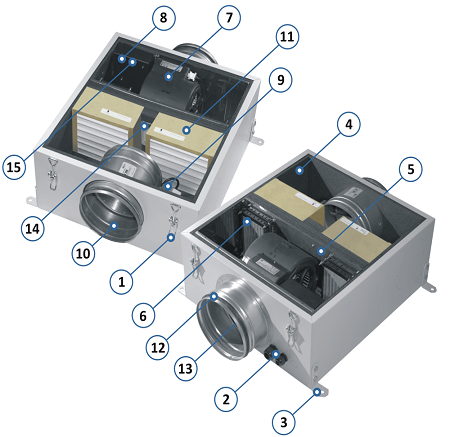

    Конструкция установки представляет собой корпус, выполненный из окрашенной нержавеющей стали. Крышка герметично фиксируется при помощи четырех регулируемых замков (1). Снаружи корпуса находятся гермовводы (2) для подключения кабелей и монтажные кронштейны (3). Внутренний защитный слой корпуса выполнен из теплоизолирующего и звукопоглощающего материала пенолон (4). Корпус установки имеет класс защиты IP 44, что обеспечивает ей защитные свойства от дождя, снега и влаги.  Во внутреннем корпусе (5), находятся металлокерамические нагреватели (6), вентилятор (7) и блок управления (8). Корпус закрыт крышкой и заклепан. В случае необходимости, он может быть легко снят без демонтажа всей установки.

    В момент включения, привод с возвратной пружиной (9) открывает заслонку впускного воздушного клапана (10) и после ее открытия включается вентилятор. Через клапан воздух попадает внутрь установки и проходит через кассетные фильтры (11) класса F5. Затем он поступает во внутренний корпус. Там воздух проходит через нагреватели, и при помощи вентилятора через выходной фланец (12) подается в воздуховод или помещение. Автоматика выберет оптимальный режим работы нагревателей, сравнив заданную температуру с температурой выходящего воздуха при помощи канального датчика (13). При критичном загрязнении фильтров, сработает цифровой датчик давления (14).
    inside_ventbox
    На пульте управления прозвучит сигнал и отобразится ошибка. В зависимости от модели пульта управления, загрязнение фильтров может быть отображено в процентах. В корпус датчика давления встроен предохранитель, обеспечивающий безопасность привода клапана в случае аварии в электросети . А датчик защиты от перегрева (15), отключит установку в случае повышения температуры более 60°С. При возникновении одной из вышеуказанных ситуаций, привод автоматически закроет заслонку клапана. Функция пульта управления позволяет регулировать подогрев воздуха от +10 до +30°С.


    Управление приточной установкой
    Пульт ВентБокс (VentBox Control)Пульт ВентБокс - Зентек (VentBox Control)
    Для управления приточной установкой вы можете выбрать кнопочный монохромный пульт Zentec или пульт VentBox с цветным 5-ти дюймовый сенсорным дисплеем.
    Пульты позволят вам менять скорость вентилятора, регулировать температуру приточного воздуха и время работы, оповестят вас о загрязнении воздушных фильтров и необходимости их замены.
    При помощи пульта VentBox, возможно удаленное управление приточной установкой через Wi-Fi или по радиоканалу. Управление осуществляется через встроенный в пульт web- сервер или личный кабинет у нас на сайте. В этом случае необходимо подключиться к web-серверу пульта.



    Цена
    от 93 000 ₽


  • Параметры Модели ВентБокс — 500
    ПУ3.6-220 ПУ4.8-220/380 ПУ6/7.2/8.4/9.6-380
    Возможные мощности нагревателей, кВт, Pmax 3.6 4.8 6 / 7.2 / 8.4 / 9.6
    Мощность вентилятора, кВт 0,13
    Количество скоростей вентилятора 4
    Производительность, м³/час 190 / 295 / 420 / 515
    Уровень шума на выходе из установки, dB 29 / 32 / 36 / 39
    Воздушный клапан электропривод с возвратной пружиной
    Кассетный пылевой фильтр F5
    Класс защиты IP 44
    Габаритные размеры, мм 605 х 550 х 273
    Размещение внутреннее / Наружное
    Положение при монтаже любое
    Диаметр воздуховода, мм 160 / 200
    Расположение воздуховодов прямое
    Напряжение питания, В / Гц 220-230 / 50-60 380-400 / 50-60
    Кабель электропитания, мм² 3 × 4 5 × 2,5
    Кабель пульта управления UTP 4 × 2 × 0,5
    Защитный автомат электропитания, А 32 10 16
    Вес, кг 23 24
    Режим работы непрерывный
    Поддержание заданной температуры приточного воздуха, °C +10 … +30
    Условия эксплуатации, °C -30 … +50
    ГАРАНТИЯ 5 ЛЕТ
    Варианты автоматики для управления приточной установкой
    Комплектуется кнопочным монохромным дисплеем. В зависимости от типа вентилятора поддерживает 4-х или 7-ми ступенчатый режим работы. Имеет суточный таймер на 9 команд. Возможность управления через интернет в браузере или мобильном приложении (для ОС Андроид).
    Комплектуется сенсорным цветным дисплеем. В зависимости от типа вентилятора поддерживает 4-х или 10-ти ступенчатый режим работы. Имеет недельный таймер на 14 команд в сутки. Поддерживает управление с мобильного устройства через встроенный в пульт веб-сервер. Возможность управления через интернет в браузере или мобильном приложении (для ОС Андроид). Возможность безпроводного подключения пульта к приточной установке по радиоканалу.

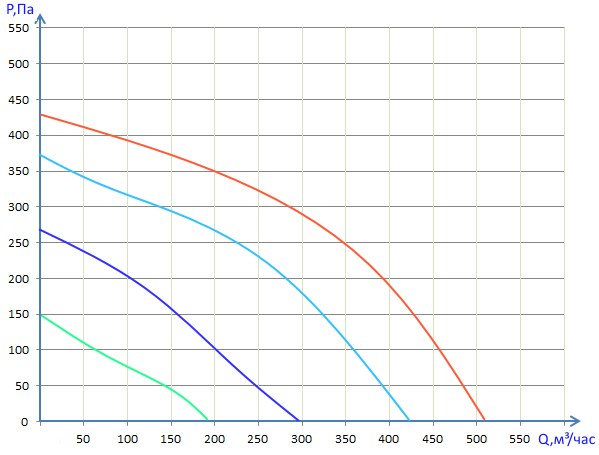

    Диаграмма производительности

    Производительность Вентбокс - 500

    Размеры и элементы крепления
