• ВентБокс — 1000, это очень тихая, самая компактная и недорогая приточная установка в своем классе,  производительностью до 1000 м³/час. Она подходит для использования в помещениях общей площадью до 300 кв. м. Мы производим 12  модификаций установки в зависимости от мощности нагревателей и типа автоматики. В конструкции установки используются надежные комплектующие от лидеров Европейского рынка. Вентилятор от немецкой компании EBM-Рapst. Электропривод  SIEMENS с возвратной пружиной,  автоматически закроет воздушный клапан и отключит установку в аварийной ситуации, при ее обесточивании. Это предотвратит образование наледи на клапане и не позволит выхолаживать помещение.

    Корпус выполнен из нержавеющей стали  и окрашен металлопорошковой краской. Установка имеет класс защиты проникновения влаги IP 44, что позволяет ее монтировать на улице. Тепло-звукоизоляция толщиной 30 мм из пенолона соответствует всем экологическим стандартам. Внутренний корпус, где находится вентилятор, блок автоматики и  нагреватели обложен пенолоном и не связан с наружным корпусом. Это значительно снижает уровень шума и вибрацию, а так же обеспечивает отсутствие "мостов холода" с наружным корпусом, что снижает возможность промерзания и потерю тепла.

    Одним из преимуществ установки, является расположение в "теплой зоне" корпуса блока автоматики и вентилятора. Это значительно снижает негативное воздействие перепада температуры на детали установки.

    ВентБокс - 1000 (VentBox - 1000) EBM-РapstВентБокс - 1000 (VentBox - 1000) DBKВентБокс - 1000 (VentBox - 1000) Датчик давления HKINSTRUMENTSВентБокс - 1000 (VentBox - 1000) Фильтр G4

    Керамические полупроводниковые нагреватели немецкой компании DBK известны своей надежностью  и обеспечивают энергоэффективность  установки. Это достигается за счет их работы в специальном импульсном режиме и температуры нагрева не выше 160°С, что позволяет не сжигать кислород и повышает пожаробезопасность.

    Установка может управляться дистанционно, посредством  проводных пультов управления Zentec  или VentBox, а так же  при помощи смартфона  на платформе Андроид через WiFi  и  интернет. Автоматика позволяет задавать скорости вентилятора,  регулировать температуру приточного воздуха и  время работы, оповещает о загрязнении воздушного фильтра и необходимости его замены.

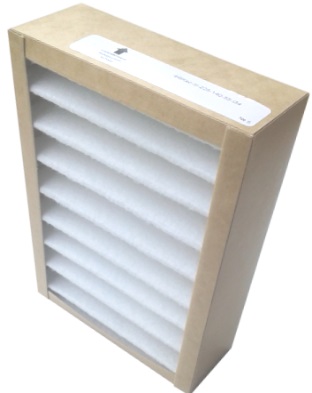

    Используется кассетный  пылевой фильтр класса G4

    Приточная установка ВентБокс — 1000 может совместно работать с многоскоростной вытяжной установкой ВентБокс-700 ВУ и системами пожарной сигнализации.

    Отличительные особенности
    • Самая компактная установка на рынке в своем классе.
    • Низкий уровень шума.
    • Корпус из нержавеющей стали позволяет монтировать установки на улице.
    • Вентилятор и блок автоматики расположены в "теплой зоне".
    • Возможность удаленного управления установками при помощи смартфона на платформе Андроид через Wi-Fi или Интернет.
    • Использование пенолона толщиной 30 мм для тепло-звукоизоляции корпуса.
    • Воздушный клапан с электроприводом и возвратной пружиной, автоматически закроет заслонку при обесточивании.
    • Вентилятор с встроенными амортизаторами.
    • Полупроводниковые пожаробезопасные металлокерамические  нагреватели.
    • Быстрое и удобное подключение проводов и демонтаж внутреннего блока.
    • Возможны различные варианты комплектации и монтажа под индивидуальные потребности клиента.
    Комплектация

    Вентиляционная установка ВентБокс-1000 поставляется в собранном виде.
    В комплект поставки входит:

    — вентиляционная установка в сборе;
    — два кассетных фильтра класса G4;
    — пульт управления;
    — силовой кабель для подключения установки 10 м.;
    — провод для подключения пульта 10 м.;
    — болты для фиксации крепежных кронштейнов в корпусе — 8 шт.;
    — крепежные кронштейны — 4 шт.;
    — паспорт изделия.

    Устройство и принцип работы

    Конструкция установки представляет собой корпус, выполненный из окрашенной нержавеющей стали. Снаружи корпуса находятся монтажные кронштейны (12) и гермовводы (3) для подключения проводов. Внутренний защитный слой корпуса выполнен из материала пенолон (11), обеспечивающего установки высокие теплоизолирующие и звукопоглощающие свойства. Крышка герметично фиксируется при помощи четырех регулируемых замков (1).

    inside_ventboxКорпус установки имеет класс защиты IP 44, что обеспечивает ей высокие защитные свойства от дождя, снега и влаги.  Внутри находится внутренний блок, который закрыт крышкой, заклепан и заземлен (14). В нем расположены металлокерамические нагреватели (2), вентилятор (7) и система управления (10). В случае необходимости, блок может быть легко изъят без демонтажа всей установки посредством отключения проводов с разъемами через гермовводы (3).

    В момент включения, привод с возвратной пружиной (8) открывает заслонку впускного воздушного клапана (9)  и после ее открытия включается вентилятор. Через клапан воздух попадает внутрь установки и проходит через кассетные фильтры (6) класса G4. Затем  он поступает во внутренний блок, проходя через  нагреватели,  и при помощи вентилятора через выходной фланец (13),  подается в воздуховод или помещение. Автоматика выбирает оптимальный режим работы нагревателей, сравнивая и анализируя заданную температуру с  температурой выходящего воздуха при помощи канального датчика (4). При загрязнении фильтра сработает датчик давления (5), а на пульте управления прозвучит сигнал и отобразится ошибка загрязнения фильтра. В корпус датчика давления встроен предохранитель. В случае возникновения короткого замыкания в цепи привода впускного воздушного клапана, предохранитель разорвет цепь, обесточив привод, и клапан автоматически закроется. Функция пульта управления  позволяет регулировать подогрев воздуха от  +10 до +30 С.


    Управление приточной установкой
    Пульт ВентБокс (VentBox Control)Пульт ВентБокс - Зентек (VentBox Control)
    Для управления приточной установкой вы можете выбрать пульт Zentec или VentBox.
    С их помощью вы сможете менять скорость вентилятора, регулировать температуру приточного воздуха и время работы, пульты оповестят вас о загрязнении воздушного фильтра и необходимости его замены.
    C любого из выбранного вами пульта, возможно удаленное управление приточной установкой через Wi-Fi.
    Пульт Zentec, обеспечивает управление через приложение или личный кабинет у нас на сайте.В этом случае используется дополнительный Wi-Fi модуль, который может быть установлен внутри или снаружи приточной установки.
    Пульт ВентБокс, осуществляет управление через встроенный в пульт web- сервер или личный кабинет у нас на сайте. В этом случае необходимо подключиться к web-серверу пульта.



    Цена
    от 111 000 ₽


  • Параметры Модели ВентБокс — 1000
    ПУ4800 — 220 ПУ4800 — 380 ПУ9600 — 380 ПУ14400 — 380
    Возможные мощности нагревателей, кВт, Pmax 4,8  4,8 7,2 / 9,6  12 / 14,4
    Мощность вентилятора, кВт 0,355
    Количество скоростей вентилятора 4 / 7
    Производительность, м³/час 485 / 685 / 860 / 1000
    Уровень шума на выходе из установки, dB 34 / 38 / 53 / 58
    Воздушный клапан Электропривод с возвратной пружиной
    Кассетный пылевой фильтр G4
    Класс защиты IP 44
    Габаритные размеры, мм 605 х 550 х 273
    Размещение Внутреннее / Наружное
    Положение при монтаже Любое
    Диаметр воздуховода, мм  200
    Напряжение питания, В / Гц 220-230 / 50-60 380-400 / 50-60
    Кабель электропитания, мм² 3 × 4 5 × 2,5 5 × 2,5
    Кабель пульта управления UTP 4 × 2 × 0,5
    Защитный автомат электропитания, А  32 10 16 25
    Вес, кг 22 23 24
    Режим работы Непрерывный
    Поддержание заданной температуры приточного воздуха, °C +10 … +30
    Условия эксплуатации -30 … +50
    ГАРАНТИЯ 5 ЛЕТ
    Варианты автоматики для управления приточной установкой
    Комплектуется кнопочным монохромным дисплеем. В зависимости от типа вентилятора поддерживает 4-х или 7-ми ступенчатый режим его работы. Имеет суточный таймер на 9 команд. Возможность управления через интернет в браузере или мобильном приложении (для ОС Андроид).
    Комплектуется сенсорным цветным дисплеем.В зависимости от типа вентилятора поддерживает 3-х или 10-ти ступенчатый режим его работы. Имеет недельный таймер на 4 команды в сутки.
    Комплектуется сенсорным цветным дисплеем.В зависимости от типа вентилятора поддерживает 4-х или 10-ти ступенчатый режим его работы. Имеет недельный таймер на 16 команды в сутки. Поддерживает управление мобильного устройства через встроенный в пульт Wi-Fi сервер. Возможность управления через интернет в браузере или мобильном приложении (для ОС Андроид).Возможность беспроводного подключения пульта к приточной установки по радиоканалу.

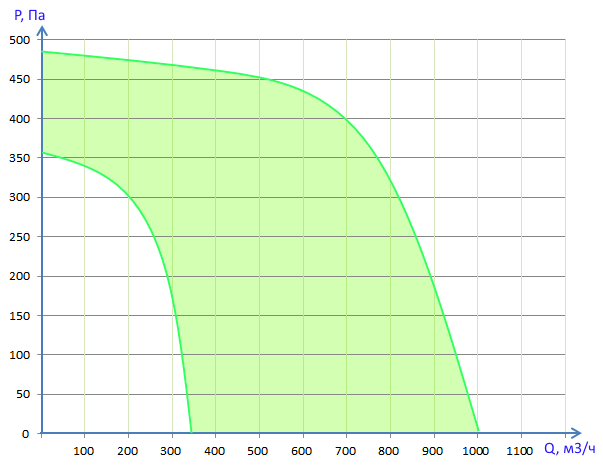

    Диаграмма производительности

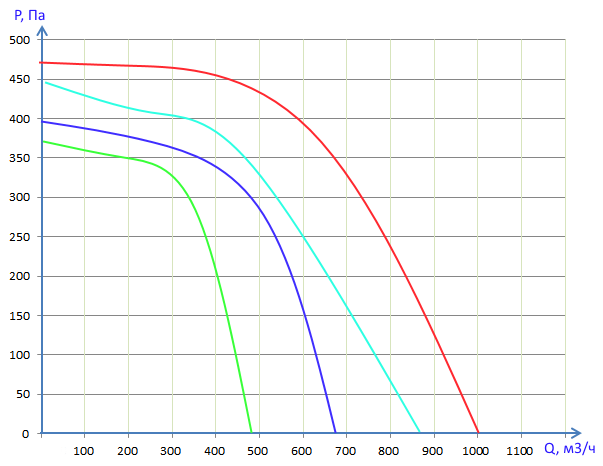

    Производительность Вентбокс - 1000

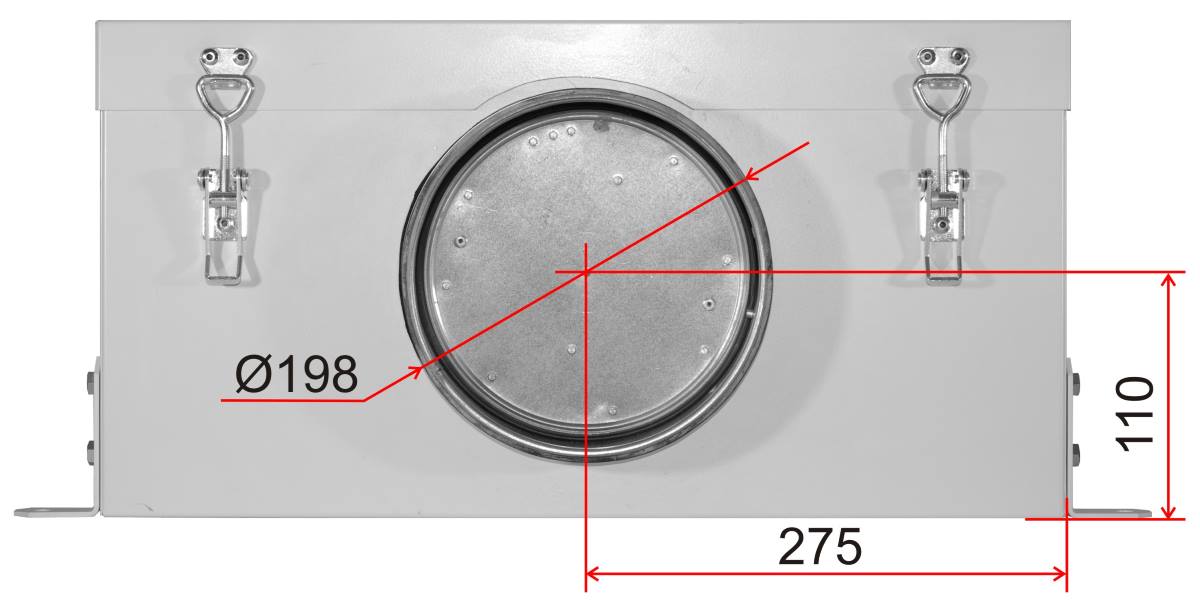

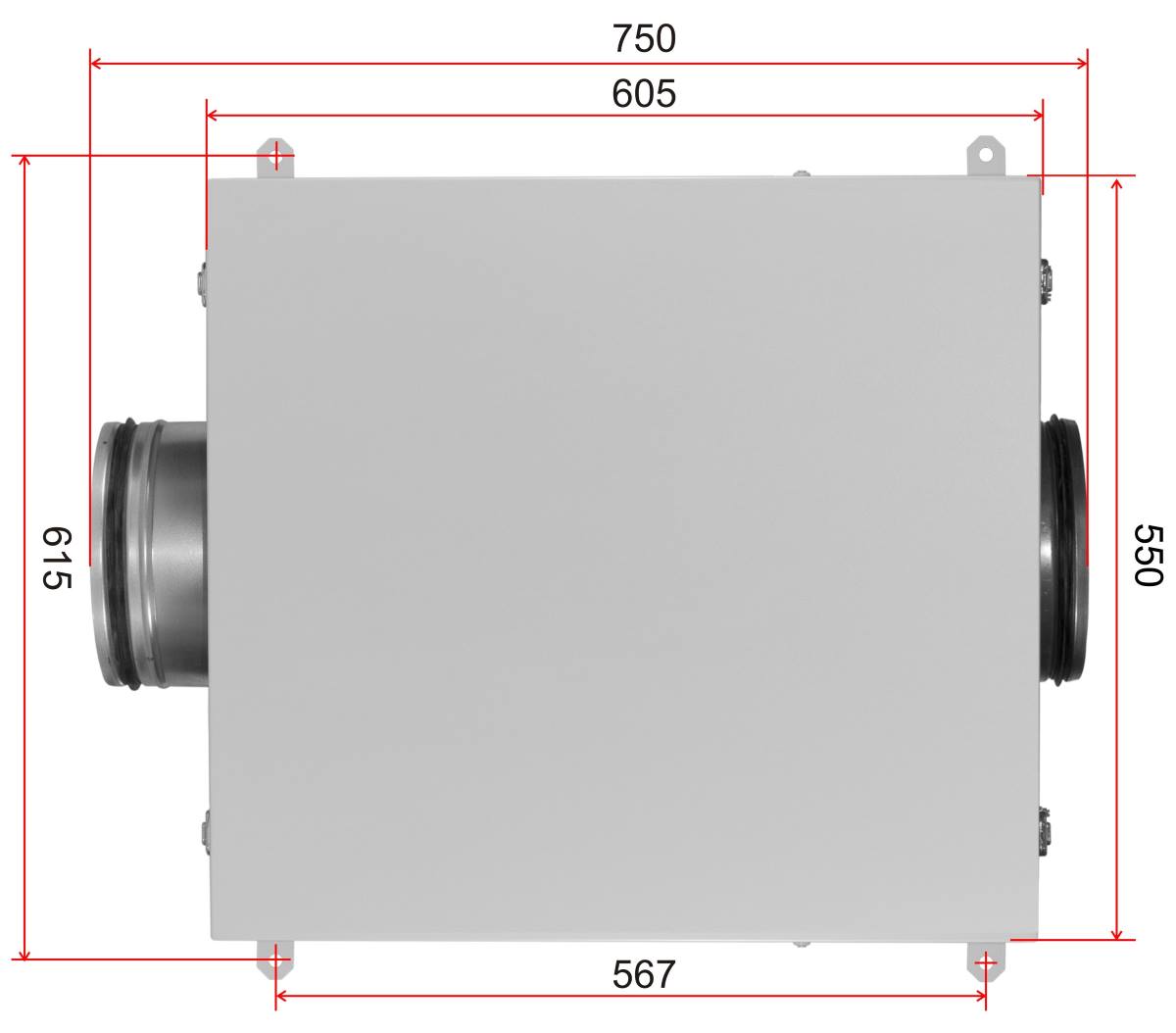

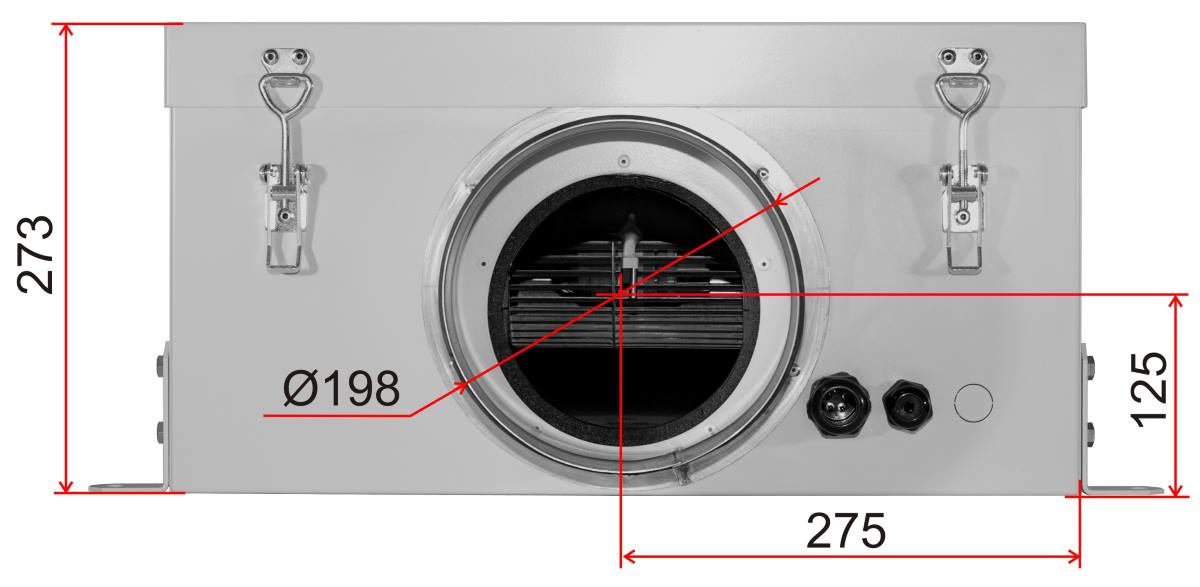

    Размеры и элементы крепления
