• ВентБокс-300, это очень тихая, компактная и недорогая приточная установка производительностью до 335 м³/час.
    Она подходит для использования в помещениях общей площадью до 80 кв. м. Мы производим 10 модификаций установки в зависимости от мощности нагревателей и типа автоматики. В конструкции используются надежные комплектующие от лидеров Европейского рынка.
    Вентилятор — от немецкой компании EBM-Рapst.
    Электропривод клапана — SIEMENS с возвратной пружиной, автоматически закроет воздушный клапан и отключит установку в аварийной ситуации, при ее обесточивании. Это предотвратит образование наледи на клапане и не позволит выхолаживать помещение.
    Корпус установки выполнен из нержавеющей стали и окрашен металлопорошковой краской.
    Установка имеет класс защиты проникновения влаги IP 44, что позволяет ее монтировать на улице.

    Тепло-звукоизоляция толщиной 30 мм из пенолона соответствует всем экологическим стандартам.
    Внутренний корпус, где находится вентилятор, блок автоматики и  нагреватели со всех сторон изолирован пенолоном и не связан с наружным корпусом. Это значительно снижает уровень шума и вибрацию, а так же обеспечивает отсутствие "мостов холода" с наружным корпусом, что снижает возможность промерзания и потерю тепла.

    Одним из преимуществ установки, является расположение в "теплой зоне" корпуса блока автоматики и вентилятора.
    Это значительно снижает негативное воздействие перепада температуры на детали установки.

    Керамические полупроводниковые нагреватели немецкой компании DBK известны своей надежностью и обеспечивают энергоэффективность установки.
    Это достигается за счет их работы в специальном импульсном режиме и температуры нагрева не выше 160°С, что позволяет не сжигать кислород и повышает пожаробезопасность.

    Применяется симметричное двухступенчатое управление нагревателями. Благодаря этому, снижается импульсная нагрузка на электросеть и обеспечивается равномерный нагрев ступеней нагревателя.

    ВентБокс - 300 (VentBox - 300) EBM-РapstВентБокс - 300 (VentBox - 300) DBKВентБокс - 300 (VentBox - 300) Цифровой датчик давления  class=ВентБокс - 300 (VentBox - 300) Фильтр F7

    Установка может управляться дистанционно при помощи проводных пультов управления Zentec  или VentBox, посредством беспроводного пульта управления по радиоканалу или смартфоном на платформе Андроид через Wi-Fi и интернет. Автоматика позволяет задавать скорости вентилятора, регулировать температуру приточного воздуха и время работы, оповещает о загрязнении воздушного фильтра и необходимости его замены.Используется компактный пылевой фильтр класса F7. Приточная установка ВентБокс — 300 совместима с любыми вытяжными установками ВентБокс и системами пожарной сигнализации.

    Отличительные особенности
    • Низкий уровень шума;
    • Очень компактный размер. Высота установки 240мм;
    • Корпус из нержавеющей стали позволяет монтировать установку на улице;
    • Сниженная нагрузка на электросеть;
    • Цифровой датчик давления покажет загрязнение фильтра в процентах при любой скорости вентилятора;
    • Вентилятор и блок автоматики расположены в "теплой зоне";
    • Возможность безпроводного управления установкой по радиоканалу;
    • Возможность удаленного управления установкой при помощи смартфона на платформе Андроид через Wi-Fi или Интернет;
    • Использование пенолона толщиной 30 мм для снижения уровня шума и теплоизоляции корпуса;
    • Воздушный клапан с электроприводом и возвратной пружиной, автоматически закроет заслонку при ее обесточивании;
    • Вентилятор со встроенными амортизаторами;
    • Полупроводниковые пожаробезопасные керамические нагреватели;
    • Быстрое и удобное подключение кабелей и демонтаж внутреннего блока;
    • Возможны различные варианты комплектации и монтажа под индивидуальные потребности клиента.



    Комплектация

    Вентиляционная установка ВентБокс-300 поставляется в собранном виде.
    В комплект поставки входит:

    — вентиляционная установка в сборе;
    — кассетный фильтр класса F7;
    — пульт управления;
    — силовой кабель для подключения установки 10 м.;
    — кабель для подключения пульта 10 м.;
    — болты для фиксации крепежных кронштейнов в корпусе — 8 шт.;
    — крепежные кронштейны — 4 шт.;
    — паспорт изделия.
    Устройство и принцип работы

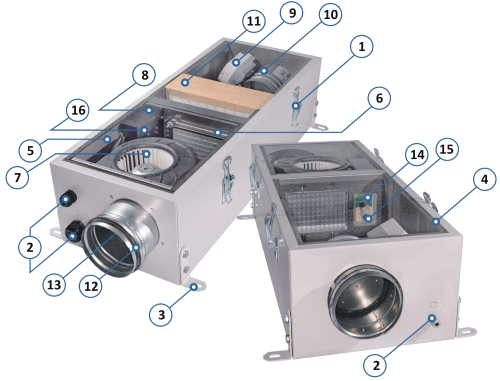

    Конструкция установки представляет собой корпус, выполненный из окрашенной нержавеющей стали.Крышка герметично фиксируется при помощи четырех регулируемых замков (1). Снаружи корпуса находятся гермовводы (2)  для фиксации кабелей и монтажные кронштейны (3). Внутренний защитный слой корпуса выполнен из теплоизолирующего и звукопоглощающего материала пенолон (4).Корпус установки имеет класс защиты IP 44, что обеспечивает ей защиту от дождя, снега и влаги. Внутри находится внутренний корпус (5), который закрывается крышкой и заклепывается. В нем расположены металлокерамические нагреватели (6), вентилятор (7) и система управления (8). В случае необходимости, корпус может быть легко снят без демонтажа всей установки.

    Схема ВентБокс - 300

    В момент включения, привод с возвратной пружиной (9) открывает заслонку впускного воздушного клапана (10) и после ее открытия включается вентилятор. Через клапан воздух попадает внутрь установки и проходит через компактный фильтр (11) класса F7. Затем он поступает во внутренний блок, проходя через  металлокерамические нагреватели,  и при помощи вентилятора через выходной фланец (12),  подается в воздуховод или помещение. Автоматика выберет оптимальный режим работы нагревателей, сравнив заданную температуру с температурой выходящего воздуха при помощи канального датчика (13). При критическом загрязнении фильтра, сработает цифровой датчик давления (14). На пульте прозвучит сигнал и отобразится ошибка.В зависимости от модели пульта управления, загрязнение фильтра может быть отображено в процентах.В корпус датчика давления встроен предохранитель (15), обеспечивающий безопасность привода клапана в случае аварии в электросети. А датчик защиты от перегрева (16), отключит установку при повышении температуры выше 60°С. При возникновении одной из вышеуказанных ситуаций, заслонка клапана будет автоматически закрыта. Функция пульта управления позволяет регулировать подогрев воздуха от +10 до +30°С.


    Управление приточной установкой
    Пульт ВентБокс (VentBox Control)Пульт ВентБокс - Зентек (VentBox Control)
    Для управления приточной установкой вы можете выбрать кнопочный монохромный пульт Zentec или пульт VentBox с цветным 5-ти дюймовый сенсорным дисплеем.
    Пульты позволят вам менять скорость вентилятора, регулировать температуру приточного воздуха и время работы, оповестят вас о загрязнении воздушного фильтра и необходимости его замены.
    При помощи пульта VentBox, возможно удаленное управление приточной установкой через Wi-Fi или по радиоканалу. Управление осуществляется через встроенный в пульт web- сервер или личный кабинет у нас на сайте. В этом случае необходимо подключиться к web-серверу пульта.



    Цена
    от 88 000 ₽


  • Параметры Модели ВентБокс — 300
     ПУ 1.2/2.4 — 220   ПУ 3.6/4.8 — 220   ПУ 4.8 — 380
    Возможные мощности нагревателей, кВт, Pmax 1.2 / 2.4 3.6 / 4.8 4.8
    Мощность вентилятора, кВт 0,13
    Количество скоростей вентилятора 4
    Производительность, м³/час 135 / 220 / 295 / 335
    Уровень шума на выходе из установки, dB 27 / 32 / 37 / 42
    Воздушный клапан Электропривод с возвратной пружиной
    Компактный пылевой фильтр F7
    Класс защиты IP 44
    Размещение Внутреннее / Наружное
    Положение при монтаже Любое
    Габаритные размеры, мм 810 х 315 х 240
    Диаметр воздуховода, мм 125
    Напряжение питания, В / Гц 220-230 / 50-60 380-400 / 50-60
    Кабель электропитания, мм² 3 × 2,5  3 × 4  5 × 2,5
    Кабель пульта управления UTP 4 × 2 × 0,5
    Защитный автомат электропитания, А 16 32 10
    Вес, кг 20 20,5
    Режим работы Непрерывный
    Поддержание заданной температуры приточного воздуха, °C +10 … +30
    Условия эксплуатации -30 … +50
    ГАРАНТИЯ 5 ЛЕТ
    Варианты автоматики для управления приточной установкой
    Комплектуется кнопочным монохромным дисплеем. В зависимости от типа вентилятора поддерживает 4-х или 7-ми ступенчатый режим работы. Имеет суточный таймер на 9 команд. Возможность управления через интернет в браузере или мобильном приложении (для ОС Андроид).
    Комплектуется сенсорным цветным дисплеем. В зависимости от типа вентилятора поддерживает 4-х или 10-ти ступенчатый режим работы. Имеет недельный таймер на 14 команд в сутки. Поддерживает управление с мобильного устройства через встроенный в пульт веб-сервер. Возможность управления через интернет в браузере или мобильном приложении (для ОС Андроид). Возможность беспроводного подключения пульта к приточной установке по радиоканалу.

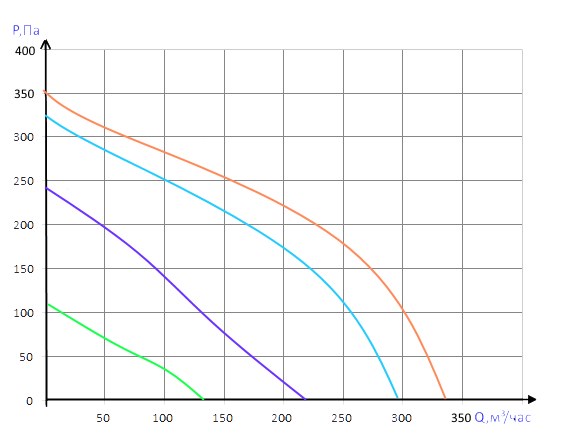

    Диаграмма производительности

    Производительность Вентбокс - 300

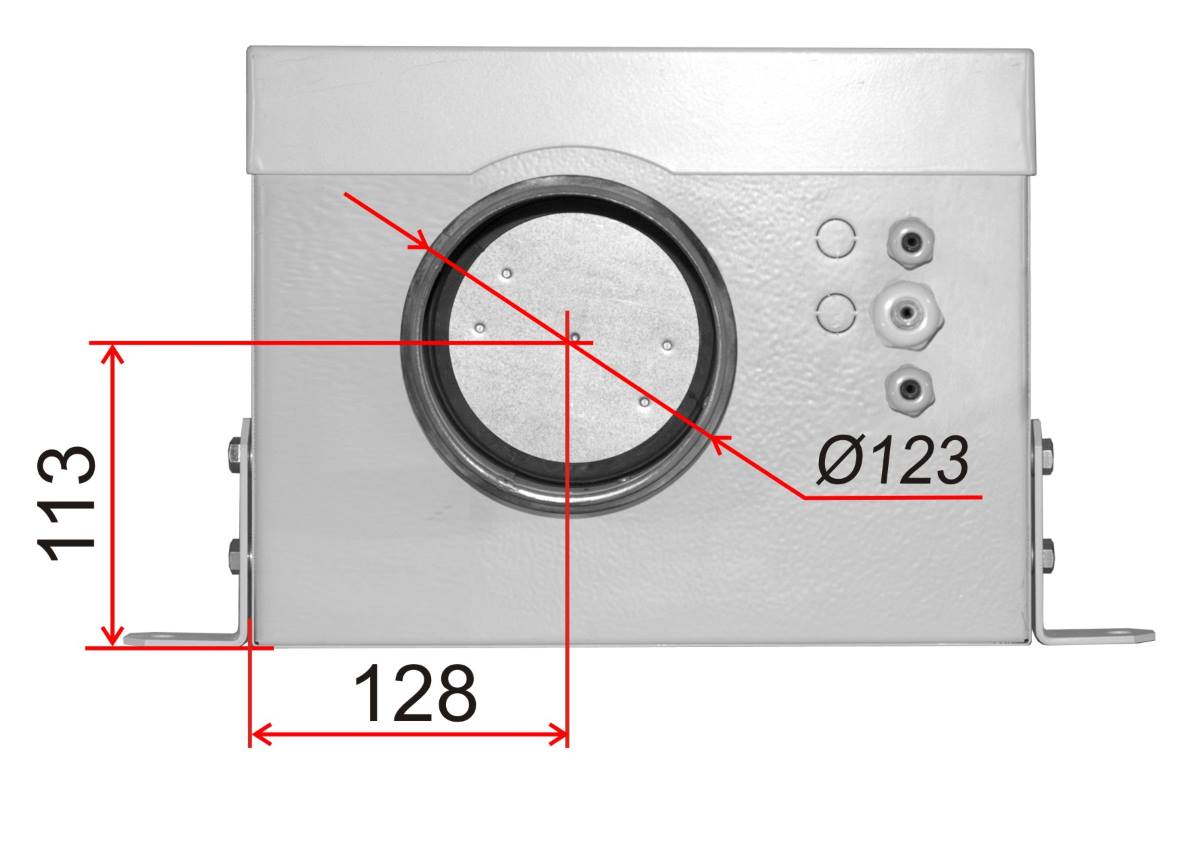

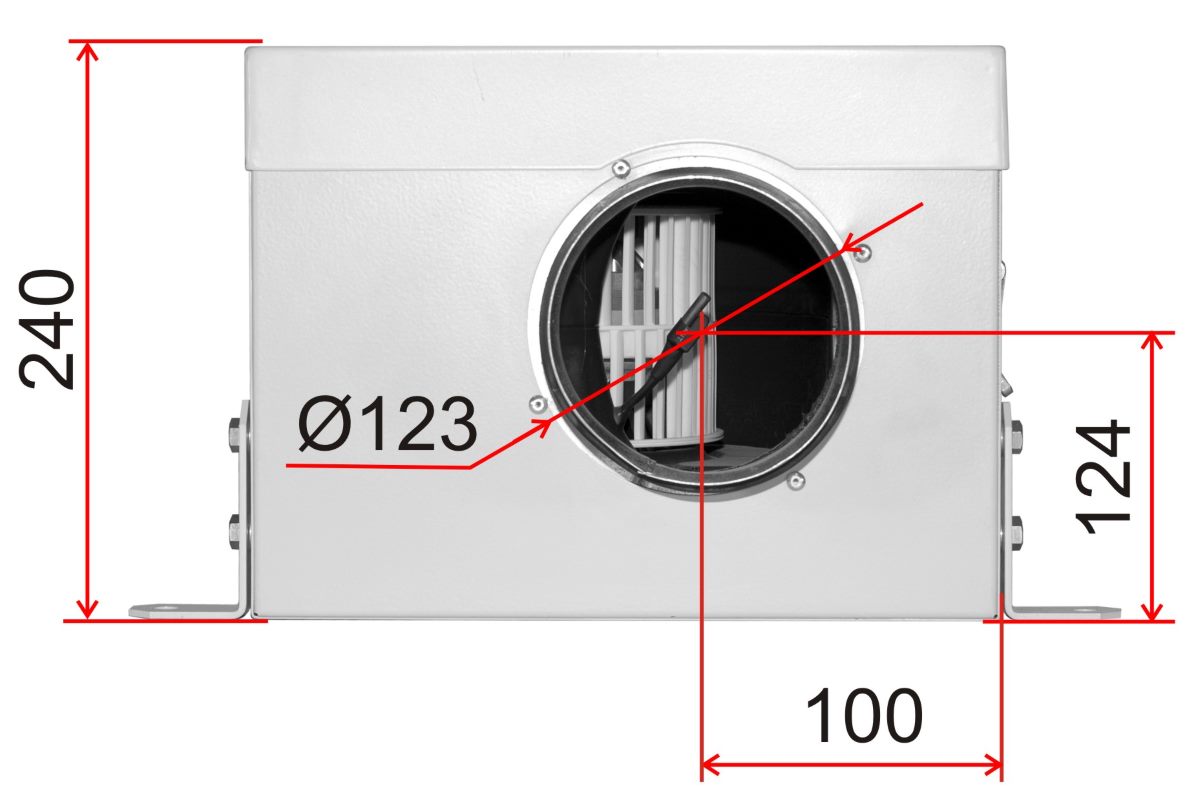

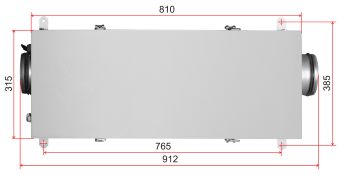

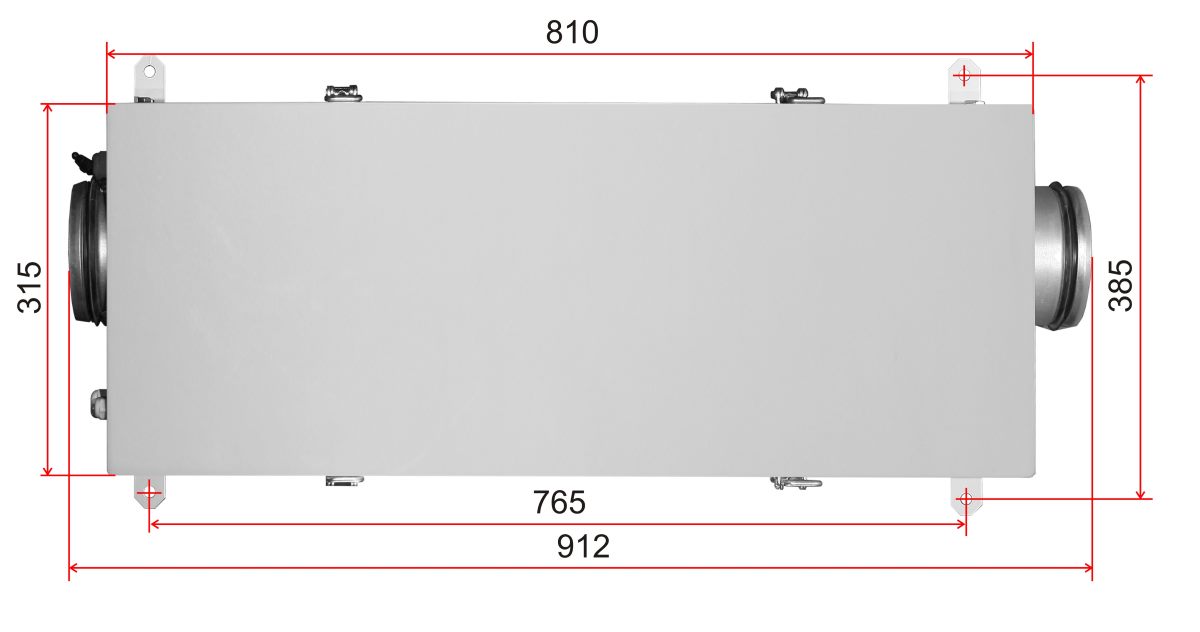

    Размеры и элементы крепления
